德國LEUZE勞易測安全開關功能

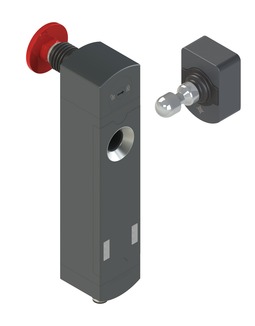

L250-P41ML-M12B8-PB-UCA

L250-P41SL-M12B8-PB-UCA

帶鎖定力的安全開關

系列 L250
功能 符合由 EN ISO 14119 定義的帶門鎖鎖閉裝置（Type 4）
安全輸出端激活模式 安全門關閉且鎖定時激活安全輸出端
工作原理 靜態電流原理 - 禁用電磁鐵時鎖定操作鑰匙
SIL 3, IEC 61508
SILCL 3, IEC/EN 62061
性能等級 (PL) 直到并包括e, EN ISO 13849-1
MTTFd 2,254 年, EN ISO 13849-1
PFHD 1.23E-09 每小時
使用壽命 20 年, EN ISO 13849-1
等級 4, EN ISO 13849
DC *
編碼等級 *, EN ISO 14119
互聯的類型 單聯
供電的外部保護 2A Typ Gg（或同等類型）
供電電壓 UB 24 V, DC, -10 ... 10 %
大電流消耗 1,200 mA
數字開關量輸入數 3 個
類型 數字開關量輸入
典型開關電壓 24 V
電壓類型 DC
典型電流消耗 5 mA
操作鑰匙所需的示教輸入 是
功能 IE1電磁鐵的激活輸入
功能 IE2電磁鐵的激活輸入
功能 復位 I3 編程輸入端/控制輸入端
安全輸出回路數(OSSD) 2 個
數字開關量輸出數 1 個
類型 安全開關量輸出 OSSD
電壓類型 DC
開關元件 晶體管, PNP
開關元件 晶體管, PNP
類型 數字開關量輸出
典型開關電壓 24 V
電壓類型 DC
開關元件 晶體管, PNP
功能 O3保護裝置的信號輸出已關閉
接口數量 1 個
功能 與PLC連接
供電電源
觸點連接
類型 接頭
螺紋規格 M12
類型 插頭
材料 金屬
引腳數 8 個引腳
編碼 A-編碼
結構 方形
尺寸（寬 x * x 長） 40 mm x 191.2 mm x 79.3 mm
外殼材料 塑料
凈重 500 g
外殼顏色 灰色
緊固類型 通孔安裝
進線口側 從下
解鎖裝置 輔助釋放
逃生解鎖按鈕
開關類型 帶門鎖鎖閉裝置
起動速度 0.001 ... 0.5 m/s
鎖定方式 彈簧力
門鎖驅動方式 彈簧
大鎖定力 2,100 N
機械壽命 1,000,000 驅動周期, IEC 60947-5-1
大激活頻率 600 每小時, IEC 60947-5-1
拔出力，操作鑰匙已解鎖 20 N
確定的開關距離 Sao 2 mm
安全斷路距離 Sar 6 mm (操作鑰匙未鎖定)
10 mm (操作鑰匙鎖定)
額定開關距離 Sn 3 mm
重復性 ≤ 10 % Sn
差分路徑 ≤ 20 % Sn
大開關頻率 1 Hz
顯示類型 LED
LED數 5 個
環境溫度，工作 -20 ... 50 °C
環境溫度，儲藏 -40 ... 75 °C
